De cyclone™ is een standaard verwarmbare gascelaccessoire met lange padlengte, ontworpen met een behuizing van Borosilicaatglas en gouden spiegels die beschermd zijn. Ze zijn geoptimaliseerd met behulp van de nieuwste optische modelleringshulpmiddelen om een maximale signaal-ruisverhouding te verkrijgen.

Configureerbare lange padlengte Er wordt een gespecificeerde padlengte gemaakt binnen de hieronder beschreven bereiken. Elk van de vier behuizingen staat een ander bereik toe en heeft een ander inwendig volume.
Verstelbare spiegel Er is een verstelbare spiegelslede die op Cyclone™ cellen kan worden gemonteerd om de gebruiker in staat te stellen de weglengte binnen het gespecificeerde bereik te variëren.

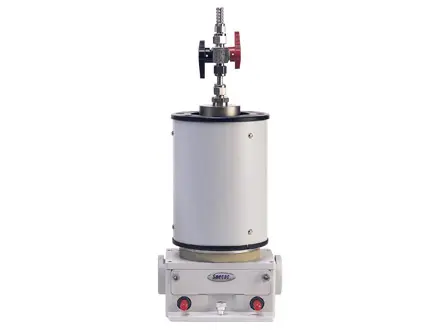

Optionele verwarmingsmantel Kan geleverd worden met een gemonteerde verwarmingsmantel voor studies met verwarmde gassen tot 200 °C (niet beschikbaar voor model C20)

Product configurator

Product nr. Cyclone C5 Gas Cell | Fixed Pathlength, Viton Seals

Baseplate keuze

Selecteer de spectrometer die van toepassing is

Body

Kies een Cyclone Body

Windows

Kies een Cyclone Window

Voeg toe aan offerte

Direct leverbaar

Meer informatie
Toepassingen
Add-Ons
Reserveonderdelen

Meer informatie over Cyclone C5 Gas Cell | Fixed Pathlength, Viton Seals

Kenmerken

Breed padlengtebereik (1m – 20m)
Werking met vacuüm tot 15 psi
Bedrijf bij omgevingstemperatuur
Behuizing van borosilicaatglas
Geanodiseerde onderdelen
Gouden spiegels (beschermd)
Viton of Kalrez ‘O’-ringafdichtingen
KBr, CaF2 of ZnSe vensters
Doorspoelbare optische overdrachtdoos
Benchmark serie basisplaatbevestiging

Optionele functies

Extra spiegelsledes
Vacuüm-/gasinlaat- en uitlaatkranen
Manometer
Opslagkappen voor droogmiddel

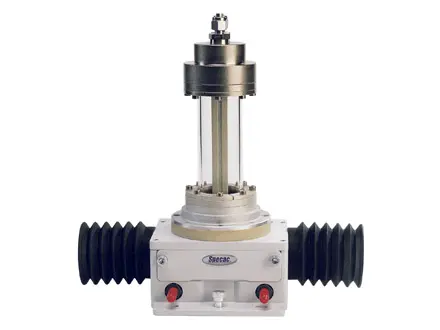

Spoelbalg

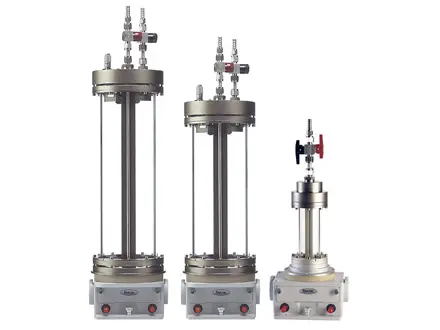

Flexibele specificatie gascellen met lange padlengte | Cyclone™ Deze cellen zijn verkrijgbaar met glazen of metalen celhuizen en kunnen ingesteld worden op een reeks padlengtes.

Model	C2	C5 or T5	C10 or T10	C20 or T20
Instellingen Padlengte (m)	0.5-2.5 in 0.5 m steps	1.0-8.0 in 1.0 m steps	2.1-10.6 in 1.06 m steps	2.0-20.0 in 2.0 m steps
Basis Padlengte (mm)	125	250	264	500
Aantal Passen	4-20	4-32	8-40	4-40
Volume (L)	0.19	1.33	2.60	4.30

Welke padlengte moet ik kiezen?

De absorptie van een gas hangt af van de afstand die de IR-lichtstraal door het gasmonster aflegt. Het verband tussen absorptie, A, concentratie, C, en padlengte, L, wordt gegeven door de Wet van Beer: A = -log10 (I/I0) = a.C.L Atmosferische concentraties van gassen worden meestal uitgedrukt in C.L-eenheden van ppm.m – het aantal moleculen dat de infraroodstraal zou tegenkomen over een weg van 1,0 m. Een gas met een atmosferische concentratie van 0,1 ppm zal evenveel IR-licht absorberen over een padlengte van 100 m als hetzelfde gas met 1 ppm over 10 meter of met 10 ppm over 1 meter. Daarom moet de weglengte van de cel zo worden gekozen dat de absorptiewaarden binnen het lineaire bereik van de spectrometer liggen voor een bepaalde concentratie. De volgende tabel kan als leidraad worden gebruikt:

Gasnaam	Formule	v (cm^-1)	ppm	Absorptie binnen 1 m padlengte
Koolstofdioxide	CO₂	2360	100	0.40
Koolstofmonoxide	CO	2170	100	0.04
Methaan	CH₄	3020	100	0.10
C₂ to C₆ n-alkanen		2960	100	0.10
Stikstofdioxide	NO₂	1630	100	0.15
Stikstofoxide	NO	1900	100	0.015
Zwaveldioxide	SO₂	1370	100	0.09
Waterstofsulfide	H₂S	1300	1000	0.002
Ammoniak	NH₃	960	100	0.12
Waterstofchloride	HCl	2940	100	0.04
Water	H₂O	1650	1000	0.20
Vinylchloride	CH₂CHCl	950, 900	100	0.06
Aceetaldehyde	CH₃CHO	2750	100	0.015
Benzeen	C₆H₆	670	10	0.09
Tolueen	C₆H₅CH₃	730, 690	100	0.10
Methanol	CH₃OH	1040	100	0.10
Ethanol	CH₃CH₂OH	1050	100	0.05
Carbonylsulfide	COS	2070	100	0.40
Distikstofoxide	N₂O	2235	100	0.15
Zwavelhexafluoride	SF₆	950	10	0.40
